BX-JTW 安然哨兵屏节造器-南宫28官方网页

BX-JTW专业配套LED交通讯号屏，，，，，，，，满足倒计时和综合信息显示
遵从GA/T508-2014《路路交通讯号倒计时显示器》国度尺度
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》

1. 专业性强
⑴ 板载无线wifi，，，，，，，，支持手机APP批改节目
⑵ 板载2位节目选择；；；；；支持语音播报和分时段音量调节
⑶ 板载1组T12+1组T75显示接口，，，，，，，，支持横屏竖接（Z型连线）职能，，，，，，，，矫捷扩大带载高度
⑷ 支持智能描点，，，，，，，，便捷适配各类特殊模组和全彩模组

2. 多沉工业级品控保险，，，，，，，，机能不变
⑴ -40℃～80℃环境温度；；；；；
⑵ 3.5V-5.5V宽电压；；；；；
⑶ 7*24幼时不休电，，，，，，，，≤0.3%故障率；；；；；
⑷ 涂敷UV三防胶，，，，，，，，国标双85防护等级，，，，，，，，防尘、防潮、防静电、防盐雾；；；；；
⑸ 选取塑壳托架包装，，，，，，，，阻燃、环保、防静电、耐高温，，，，，，，，直接上屏；；；；；

技术参数
产品状态	新版2023年7月投放市场，，，，，，，，批量现货供给
节造点数	单色128K/双色96K/三基色64K点，，，，，，，，宽度≤2048；；；；；单双色屏高度≤384点，，，，，，，，全彩屏高度≤768点
存储容量	4MByte
节目数量	支持128个节目
区域数量	支持8个区域
区域类型	气象区、图文区、字幕区、农历区、功夫区、模拟表盘区、正负计时区
边框显示	节眼花彩边框、区域炫彩边框
时钟显示	农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件职能	分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本

模组兼容性
适配模组	各类规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；；；；；不支持PWM芯片
行译码IC	支持74HC138行译码和无译码模组，，，，，，，，暂不支吃熹它行译码芯片，，，，，，，，后期陆续增长支持各类行译码芯片
扫描类型	支持智能描点，，，，，，，，支持静态至1/32扫描之间的肆意扫描类型
模组空点	支持肆意空点

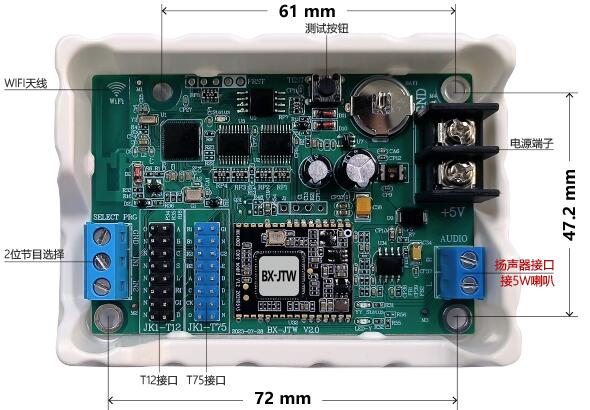

板载接口
显示接口	1组T12+1组T75，，，，，，，，支持横屏竖接（Z型连线）职能，，，，，，，，矫捷扩大带载高度
通讯接口	板载WiFi接口；；；；；支持手机APP
节目选择接口	标配2位节目选择接口，，，，，，，，支持表部信号节造4个节目切换播放
扬声器接口	板载扬声器接口，，，，，，，，直接驱动带载≤5W喇叭

沉要职能
通讯职能	板载无线wifi，，，，，，，，支持手机APP批改节目，，，，，，，，支持固件升级
亮度调整职能	16级亮度调整，，，，，，，，支持分时段自动调亮
语音播报职能	支持中英文语音播报
屏参速配职能	支吃炝幕配置参数的保留与回读

系统升级和守护
固件升级职能	支持App升级底层固件，，，，，，，，极风雅便了系统开发、守护和职能升级，，，，，，，，为客户有效节约成本，，，，，，，，降低项目风险；；；；；

电气参数
工作电压	5V（3.5V～5.5V宽工作电压）切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，，，，，，，，C级达标
额定功率	≤2W

电气参数

工作电压

5V（3.5V～5.5V宽工作电压）

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，，，，，，，，C级达标

额定功率

≤2W

环境适应性
环境温度	环境温度-40℃～80℃不变工作切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，，，，，，，，C级达标
防盐雾等级	满足海边500米使用环境要求切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，，，，，，，，C级达标

环境适应性

环境温度

环境温度-40℃～80℃不变工作

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，，，，，，，，C级达标

防盐雾等级

满足海边500米使用环境要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，，，，，，，，C级达标

电磁兼容性
无线电骚扰	对节造器的电源端子进行无线电骚扰检测切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值
静电放电抗扰度	对节造器的I/O节造接口进行浪涌冲击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，，，，，，，，接触放电8KV的测试
浪涌冲击抗扰度	对节造器的电源端子进行浪涌冲击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，，，，，，，，测试电压4KV的测试

电磁兼容性

无线电骚扰

对节造器的电源端子进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，，，，，，，，接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，，，，，，，，测试电压4KV的测试

品质保险
品质尺度	7*24幼时不休电，，，，，，，，故障率≤0.3%
结构防护	精造塑壳托架，，，，，，，，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，，，，，，，，直接上屏装置；；；；；
表表防护	所有元器件表表涂覆UV三防胶，，，，，，，，国标双85防护等级，，，，，，，，防尘、防潮、防静电、防盐雾。。。。。。

终端治理和自动节造
治理设备	Android、ios等智能终端设备
治理软件	Ledsuite 手机App（Android版、ios版）

文件名称	下载次数	下载
LedSuite APP 单一使用教程版本号：20231116	14901	查看下载
多屏幕模式教程版本号：20231205	6953	查看下载
单屏模式和多屏模式屏幕设置教程版本号：20231205	12223	查看下载
BX-JTW 规格书版本号：20231012	2021	查看下载
BX-JTW 用户手册版本号：20231219	1859	查看下载
